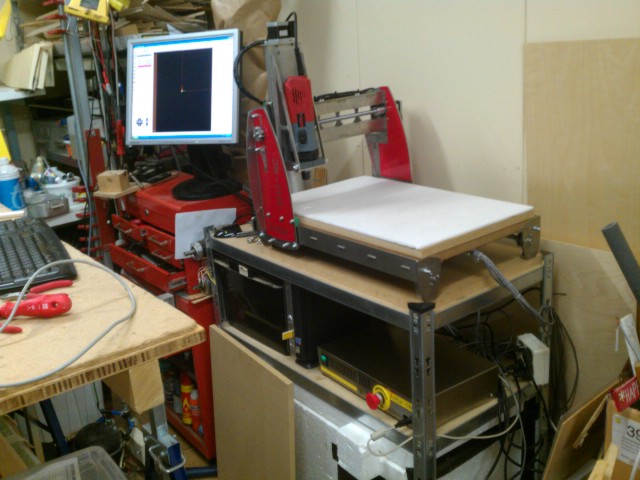

Sinds december 2012 ben ik de trotse eigenaar van een Zoltar 2012 CNC portaalfrees machine.

Opbouw

Van de bouw heb ik een verslag bijgehouden op het zoltar forum

De machine is geheel opgebouwd uit RVS 3 mm. De kogelomloop spindels zijn uit China gehaald en worden aangedreven door Nema 17 stappenmotoren. Op de x-as zijn 2 stappenmotoren aangebracht die dmv een tandriem synchroon lopen. De geleiding bestaat uit kogellagers die in een kunststof geleider zijn opgesloten en lopen op de 3 mm RVS kanten. Het geheel kan worden geleverd als kit. Tegenwoordig is het ook mogelijk om de tekening te kopen en zelf de delen te laten laseren. Als je e.e.a. een beetje uitzoekt moet je in staat zijn om de machine voor onder de € 1000 te kunnen bouwen inclusief kogelomloopspindels en electronica en software.

Deze machine is geschikt voor het frezen van triplex, balsa en andere soorten hout, aluminium, frezen/graveren van printen etc. Wil je grote klompen aluminium verspanen dan kan dit ook maar het duurt wel langer.

Software

Hiervoor wordt CNC-USB gebruikt. Deze software is niet gratis maar biedt voor een redelijke prijs goede functionaliteit. Het werkt alleen met een USB interface board van kroko. meer informatie vind je hier.

Elektronica

Elektronica en stappenmotoren zijn een verhaal apart. Via stappenmotor tref je veel informatie aan over de werking en benodigde kracht om een machine aan te drijven. De ontwikkeling in de 3d printing scene geeft je de beschikking over een bruikbare elektronica en stappenmotoren voor deze freesmachine. Kijk even op reprapworld. Daarnaast is veel van de elektronica en stappenmotoren ook via Ebay te verkrijgen.
